Elettropompe centrifughe orizzontali - monoblocco

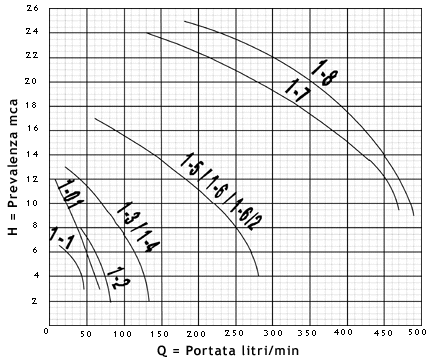

Serie 1

Tipo Motore A B C D E F G DN DN
HP KW Mandata Aspiraz.
1-1 0,25 0,18 310 125 150 115 35 28 43 15 15
1-01 0,33 0,25 295 130 110 20 43 28
1-2 0,75 0,55 405 203 229 127 102 38 63 25
1-2/1 1 0,75 420 238 136
1-2/1,5 1,5 1,1
1-3 1 0,75 430 250 115 43 65,5 20 32
1-4 1,5 1,1
1-5 1 0,8 436 272 136 57 72 25 40
1-6 1,5 1,1
1-6/2 2 1,5 282 146
1-7 4 3 515 235 312 160 152 70 70 32 50
1-8 5,5 4 565 342 170 170 83 90 40
Dimensioni in millimetri ( indicative )

*Per tipo 1-1 versione filettata maschio G 1/2, a portagomma
o flangiata DN 15.
* Per tipo 1-01 versione filettata femmina G 1/2, filettata maschio
G 1/2, a portagomma o flangiata DN 15.

Applicazioni:
  • Impianti di distribuzione. Trasferimento prodotti chimici
  • Impianti di trattamento e depurazione delle acque
  • Filtrazione bagni
  • Lavaggi e pulizia degli impianti delle industrie alimentari
  • Trasferimento di prodotti liquidi alimentari
  • Impianti dell'industria petrolchimica
  • Impianti per il trattamento delle pelli dell'industria conciaria

Estremamente semplici nell'impiego e nella manutenzione, sono pompe affidabili e durature.

Nessuna parte metallica viene mai a contatto con il liquido pompato.


Descrizione caratteristiche
-

Accoppiamento:
Diretto al motore con un robusto lanternotto distanziatore in Polipropilene
-

Motore:
Asincroni trifase normalizzati MEC con protezione standard IP 55 e classe di isolamento F; verniciatura epossidica bucciata Su richiesta motori antideflagranti (ADPE) o con tensioni e frequenze speciali.
-

Girante:
Aperta in Polipropilene (PP) - PVDF - PVC.
-

Tipi di tenuta:
A labbro con boccola in allumina purissima per la parte rotante ed anello UM in elastomero (EPDM o VITON) per la parte stazionaria. Tenuta meccanica bilanciata esterna opportunamente scelta a seconda delle condizioni di lavoro della pompa.

-

Albero pompa:
Acciaio AISI 303.
-

Materiale dei corpi:
Polipropilene (PP) - PVDF - PVC.
-

Basamento:
Di serie su tutta la gamma in robusto Polipropilene nero.
-

Raccordi:
Standard flangiati UNI 2223 PN10 in aspirazione ed in mandata Su richiesta applicazioni di bocchettoni, valvole o raccordi combinati e speciali.

Installazione e funzionamento
a)

Queste pompe non sono autoadescanti e devono essere installate sotto battente. La tubazione di aspirazione deve essere il più possibile lineare e breve. Usare tubazioni rigide o rinforzate onde evitare la deformazione durante l'aspirazione.
b)

La sezione della tubazione aspirante non deve essere inferiore a quella dell'aspirazione della pompa. Restringimenti sulla tubazione aspirante possono provocare forme di cavitazione, cali di efficienza e logorare rapidamente la pompa.
c) In caso di peso specifico elevato del liquido da pompare o in caso di funzionamento a basse prevalenze si consiglia di scegliere la pompa con motore di potenza superiore.

Precauzioni d'uso
a) PROVA DI ROTAZIONE
Verificare il senso di rotazione del motore per un breve istante quando la pompa è senza liquido.
b) NON FARE LAVORARE A SECCO LA POMPA
L'assenza di lubrificazione può provocare seri danni agli organi di tenuta ed agli altri componenti.
c) EVITARE STROZZATURE SULL' ASPIRAZIONE E SULLA MANDATA Restringimenti sulla tubazione aspirante possono danneggiare la pompa; restringimenti sulla tubazione premente sono pure sconsigliati: se è necessario, ridurre il flusso attraverso una valvola applicata sulla tubazione di scarico.
