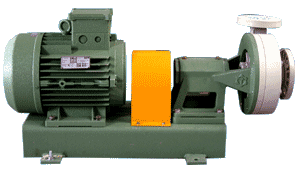

Elettropompe centrifughe orizzontali con lanternotto
Serie 2

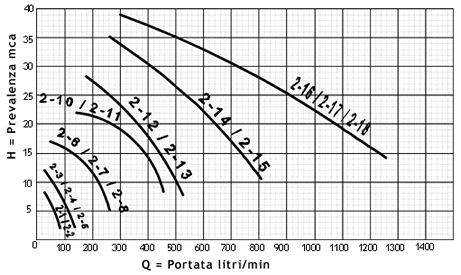

Tipo Motore A B C D E F G DN DN
HP KW Mandata Aspiraz.
2-1 0,75 0,55 540 240 251 149 102 38 63 15 25
2-2 1 0,75 575
2-3 0,75 0,55 545 264 115 43 66 20 32
2-4 1 0,75 580
2-5 1,5 1,1 580
2-6 1 0,75 600 285 136 57 72 25 40
2-7 1,5 1,1 600
2-8 2 1,5 630 295 159
2-10 4 3 770 340 355 212 154 70 70 32 50
2-11 5,5 4 790
2-12 5,5 4 815 370 205 170 83 90 40
2-13 7,5 5,5 890 380 390 235
2-14 10 7,5 1060 432 232 200 100 106 50 65
2-15 15 11 1200 440 460 260
2-16 20 15 1200 65 80
2-17 25 18,5 1255
2-18 30 22 1400 470 280
  Dimensioni in millimetri ( indicative )

*Per tipo 1-1 versione filettata maschio G 1/2, a portagomma
o flangiata DN 15.
* Per tipo 1-01 versione filettata femmina G 1/2, filettata maschio
G 1/2, a portagomma o flangiata DN 15.

Applicazioni:
  • Impianti di distribuzione. Trasferimento prodotti chimici
  • Impianti di trattamento e depurazione delle acque
  • Filtrazione bagni
  • Lavaggi e pulizia degli impianti delle industrie alimentari
  • Trasferimento di prodotti liquidi alimentari
  • Impianti dell'industria petrolchimica
  • Impianti per il trattamento delle pelli dell'industria conciaria

Grazie alla semplicità dell'organo di tenuta, queste pompe sono molto semplici da impiegare e da mantenere.
Inoltre, grazie alla loro curatissima struttura sono pompe affidabili nel tempo anche quando vengono sottoposte a condizioni di lavoro particolarmente gravose.

Nessuna parte metallica viene mai a contatto con il liquido pompato.

Descrizione caratteristiche
-

Accoppiamento:
Con giunto elastico e lanternotto che ne consente l'accoppiamento anche con motori non normalizzati.
-

Lanterna:
In fusione di alluminio finita al tornio con doppia sede per il posizionamento dei cuscinetti. Gli ingrassatori posizionati sulla parte superiore ne consentono la comoda manutenzione.
-

Motore:
Asincroni trifase normalizzati MEC con protezione standard IP 55 e classe di isolamento F; verniciatura epossidica bucciata Su richiesta motori antideflagranti (ADPE) o con tensioni e frequenze speciali.
  Girante: Aperta in Polipropilene (PP) - PVDF - PVC.
  Tipi di tenuta: A labbro con boccola in allumina purissima per la parte rotante ed anello UM in elastomero (EPDM o VITON) per la parte stazionaria.
Tenuta meccanica bilanciata esterna opportunamente scelta a seconda delle condizioni di lavoro della pompa.
  Albero pompa: acciaio AISI 303
  Materiale dei corpi: Polipropilene (PP) - PVDF - PVC
  Basamento: Di serie su tutta la gamma; in materiale metallico verniciato in smalto epossidico resistente agli acidi
  Raccordi: Standard flangiati UNI 2223 PN10 in aspirazione ed in mandata.
Su richiesta applicazioni di bocchettoni, valvole o raccordi combinati e speciali.

Installazione e funzionamento
a)

Queste pompe non sono autoadescanti e devono essere installate sotto battente. La tubazione di aspirazione deve essere il più possibile lineare e breve. Usare tubazioni rigide o rinforzate onde evitare la deformazione durante l'aspirazione.
b)

La sezione della tubazione aspirante non deve essere inferiore a quella dell'aspirazione della pompa. Restringimenti sulla tubazione aspirante possono provocare forme di cavitazione, cali di efficienza e logorare rapidamente la pompa.
c) In caso di peso specifico elevato del liquido da pompare o in caso di funzionamento a basse prevalenze si consiglia di scegliere la pompa con motore di potenza superiore.

Precauzioni d'uso
a) PROVA DI ROTAZIONE
Verificare il senso di rotazione del motore per un breve istante quando la pompa è senza liquido.
b) NON FARE LAVORARE A SECCO LA POMPA
L'assenza di lubrificazione può provocare seri danni agli organi di tenuta ed agli altri componenti.
c) EVITARE STROZZATURE SULL' ASPIRAZIONE E SULLA MANDATA Restringimenti sulla tubazione aspirante possono danneggiare la pompa; restringimenti sulla tubazione premente sono pure sconsigliati: se è necessario, ridurre il flusso attraverso una valvola applicata sulla tubazione di scarico.
