Elettropompe centrifughe
verticali con lanternotto

Serie 5
Tipo Motore A B C D E F G H Q DN DN I L M N O
HP KW

Mand.

 Aspir.
5-1 1 0,75 800 1450 140 392 90 1/2 233 100 25 15 25 150 130 380 36 300
5-2 1,5 1,1
5-3 1 0,75 170 110 3/4 20 32 140 42
5-4 1,5 1,1
5-5 2 1,5 1470 200 125 1 1/4 253 25 40 160 57
5-6 3 2,2 1495 278
5-7 4 3 1000 1760 236 425 160 1 1/2 307 30 32 50 160 180 430 70 320
5-8 5,5 4 1785 1 1/4 329
5-9 5,5 4 260 1 1/2 330 40 40 200 205 470 83 400
5-10 7,5 5,5 1200 2105 515 360
5-11 10 7,5 2115 300 2 200 50 65 225 245 570 99 450
5-12 15 11 1300 2430 590 500
5-13 20 15 2 1/2 300 50 65 80 90
5-14 25 18,5 2475 545
5-15 30 22 2490 562 60
5-14/S 25 18,5 910 2085 545 40 235 99

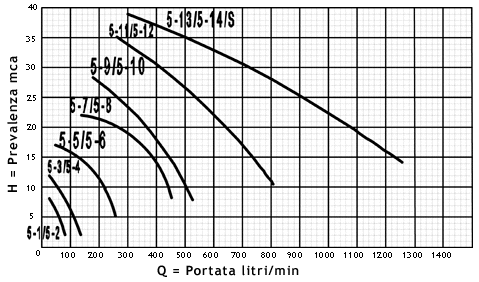

Dimensioni in millimetri (indicative).
Su richiesta possono essere fornite con tubo di prolunga (per aspirazione).

Applicazioni:
  • Impianti di distribuzione. Trasferimento prodotti chimici
  • Impianti di trattamento e depurazione delle acque
  • Filtrazione bagni
  • Lavaggi e pulizia degli impianti delle industrie alimentari
  • Trasferimento di prodotti liquidi alimentari
  • Impianti dell'industria petrolchimica
  • Impianti per il trattamento delle pelli dell'industria conciaria

Grazie all'eliminazione dell'organo di tenuta, queste pompe sono molto semplici da impiegare. Inoltre, grazie alla loro curatissima struttura sono pompe affidabili nel tempo anche quando vengono sottoposte a condizioni di lavoro particolarmente gravose.

Nessuna parte metallica viene mai a contatto con il liquido pompato.



Descrizione caratteristiche
-

Accoppiamento:
Con giunto elastico e lanternotto che ne consente l'accoppiamento anche con motori non normalizzati.
-

Lanterna:
In fusione di alluminio lavorata al tornio con doppia sede per il posizionamento di due cuscinetti. Gli ingrassatori posti sulla lanterna ne consentono la comoda manutenzione.
-

Motore:
Asincroni trifase normalizzati MEC con protezione standard IP 55 e classe di isolamento F; verniciatura epossidica bucciata Su richiesta motori antideflagranti (ADPE) o con tensioni e frequenze speciali.
- Girante:
Aperta in Polipropilene (PP).
- Tenuta:
Completamente eliminata.
- Albero pompa:
Pieno di forma conica completamente rivestito da una camicia in polipropilene. L'allineamento dell'albero è garantito dalla particolare esecuzione e dai doppi cuscinetti alloggiati nella lanterna di sostegno.
- Materiale dei corpi:
Polipropilene (PP).
- Protezione fumi:
Ventola spargifumo e tenuta composta da doppio disco in Polipropilene con guarnizione in Teflon intermedia.
- Tubo distanziatore rinforzato:
Il robusto tubo esterno in Polipropilene è percorso su tutta la lunghezza da tre modanature realizzate da lastra e completamente saldate a filo che conferiscono al tronco una notevole rigidità.
- Raccordi :
Standard flangiati UNI 2223 PN10 in aspirazione ed in mandata.
Standard sulla mandata un bocchettone consente lo svitamento della tubazione.
Su richiesta applicazioni di bocchettoni, valvole o raccordi combinati e spaciali.

Installazione e funzionamento
-

Queste pompe vengono totalmente immerse nel liquido con l'incastellatura, rimanendo fuori dal liquido il solo motore elettrico sistemato sulla flangia di appoggio.
La grossa flangia superiore consente una facile e rapida installazione e deve essere solidamente affrancata ad un supporto rigido che ne impedisca oscillazioni e vibrazioni.
-

Il funzionamento della pompa è garantito solo a corpo immerso
- il livello del liquido sotto il corpo pompa interrompe l'erogazione di portata provocando il funzionamento a vuoto ma senza alcun inconveniente, per la pompa essendo stati eliminati gli organi di tenuta.
- nel caso di installazione di un tubo di prolunga sull'aspirazione, il funzionamento della pompa continua fino a che il livello liquido raggiunge l'imbocco inferiore del tubo.
- In tutti i casi l'erogazione di portata riprende a corpo pompa sommerso.
